— AULA 3 : 09/03/2021 —

• Transformações geométricas, através de desenho de sólidos (continuação).
• Realização de dois exercícios em aula (Tetraedro e edifício Niemeyer).

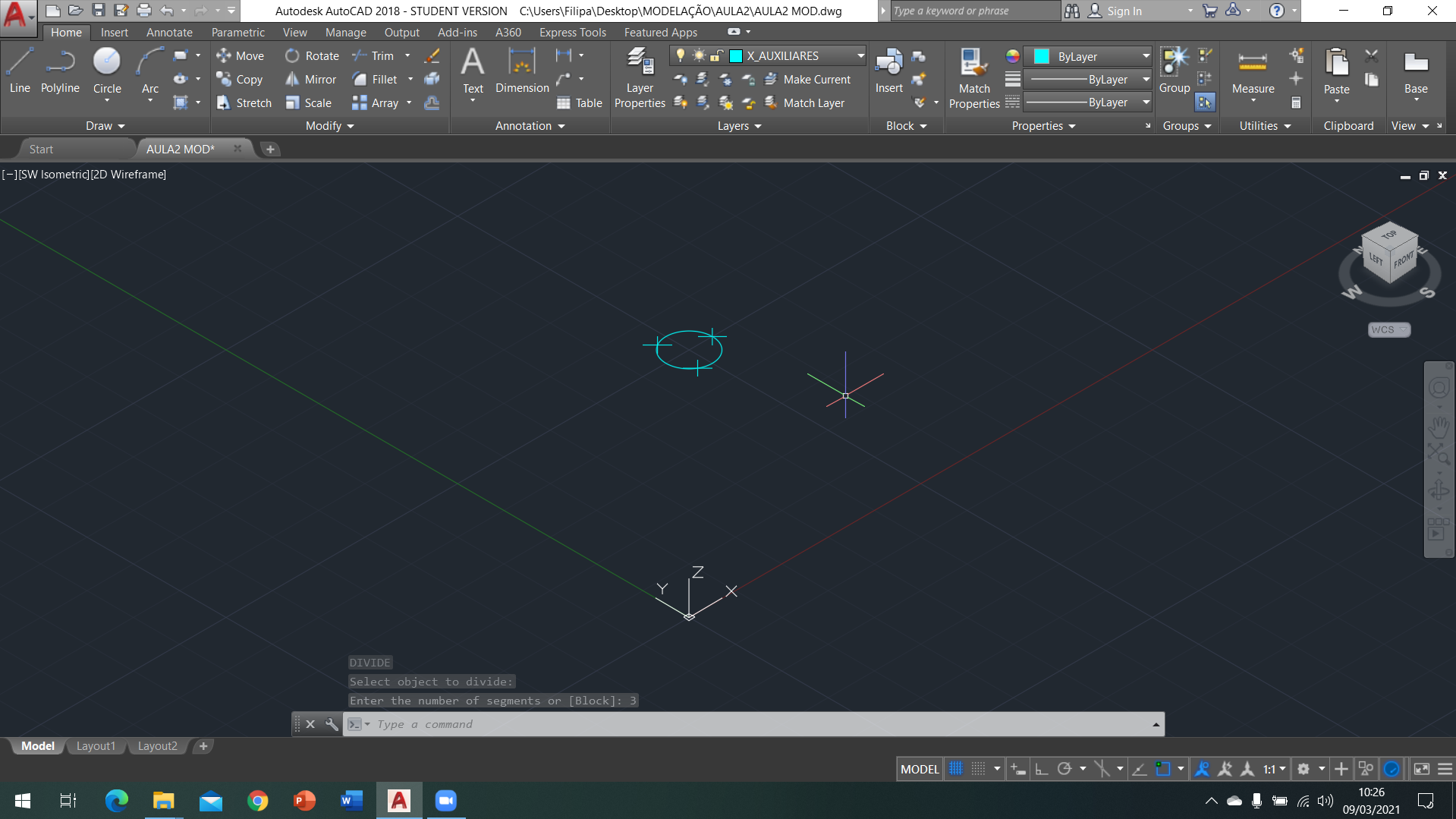

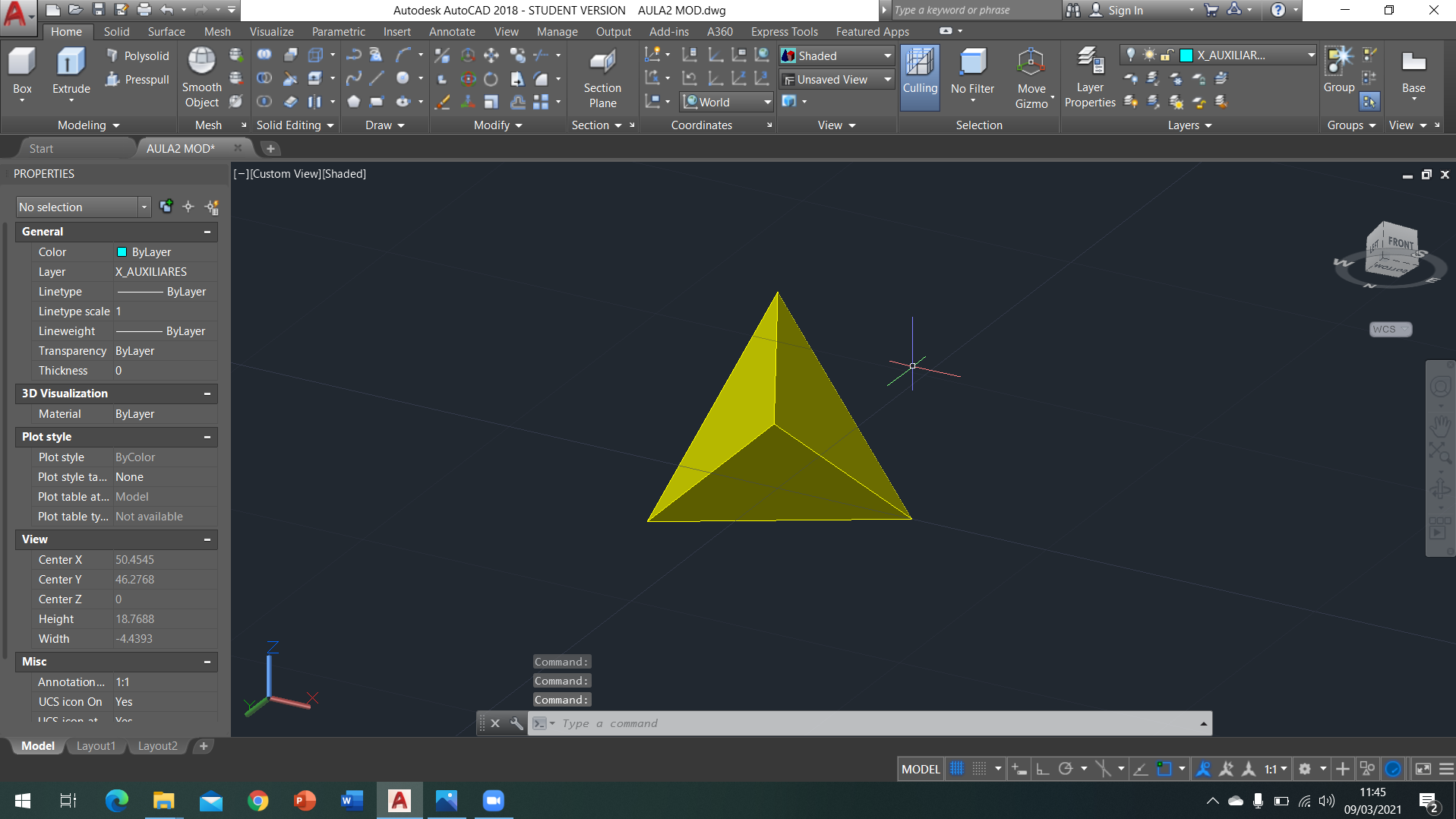

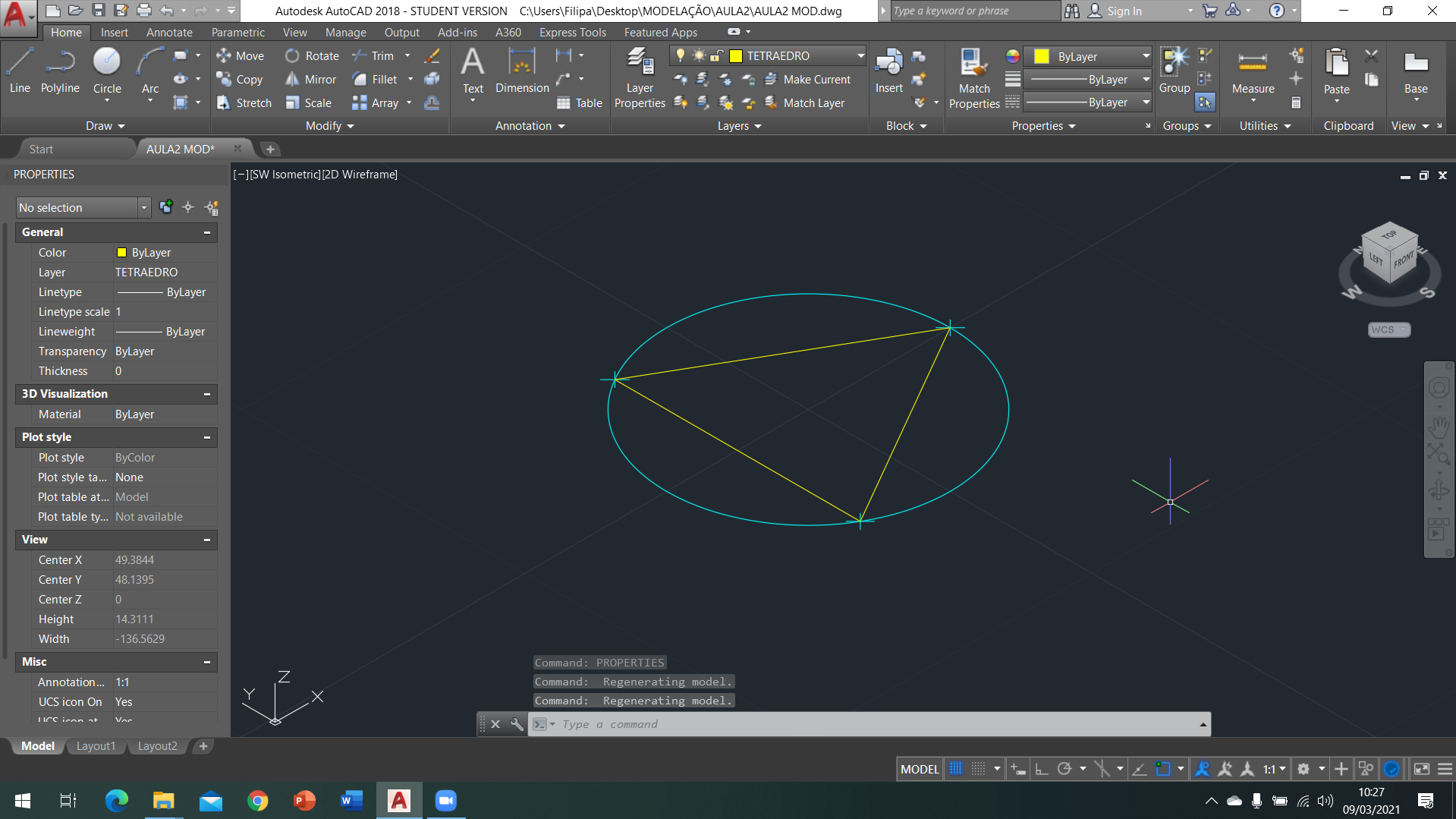

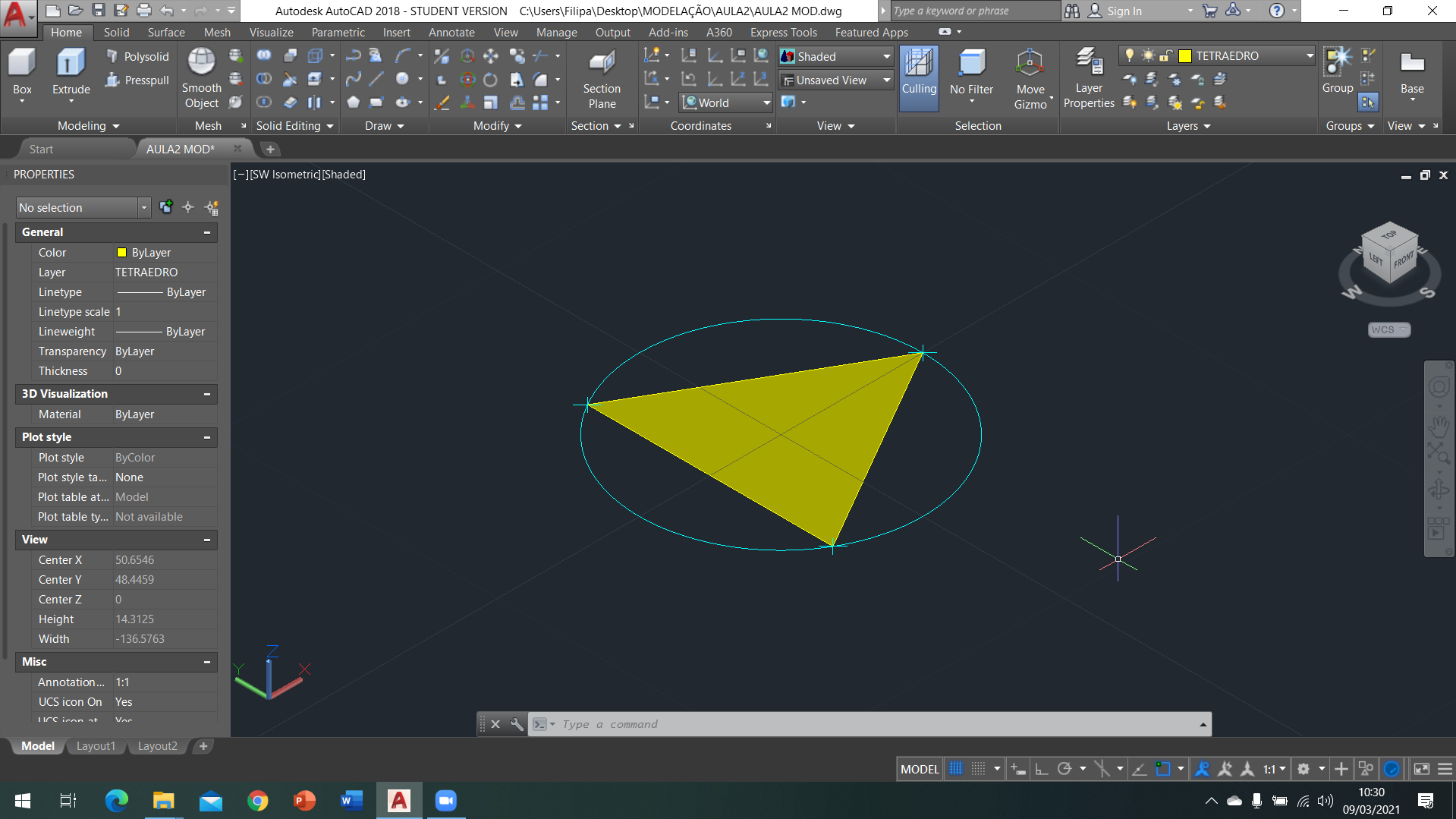

• Realização de um Tetraedro, com a utilização de comandos como: CIRCLE (50,50), DDPTYPE (escolha do tipo de ponto), DIVIDE (seleção do objeto e divide-se em 3, para a criação do triângulo), POLILYNE (fechar com o comando C), OSNAP, 3DFACE.

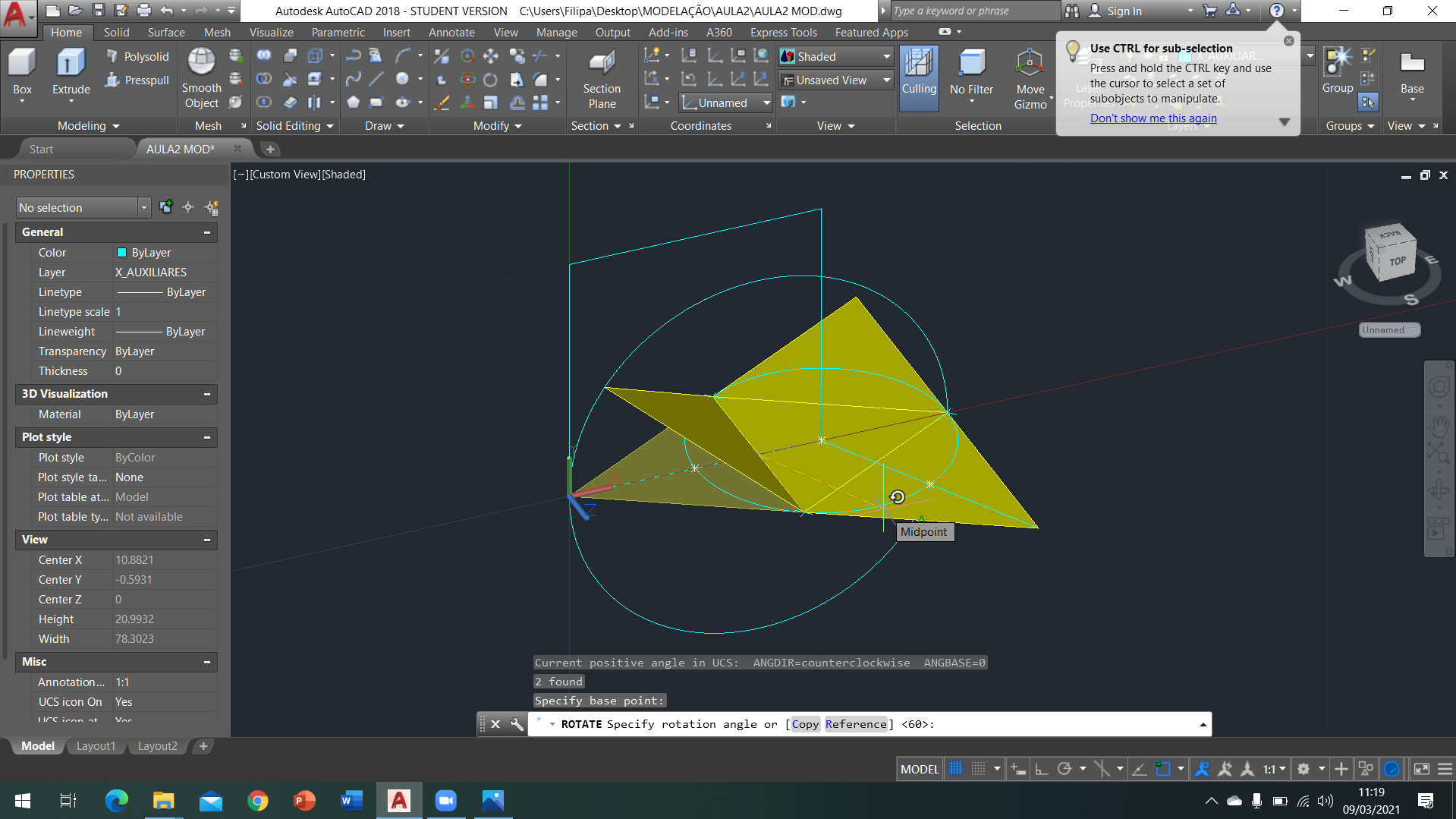

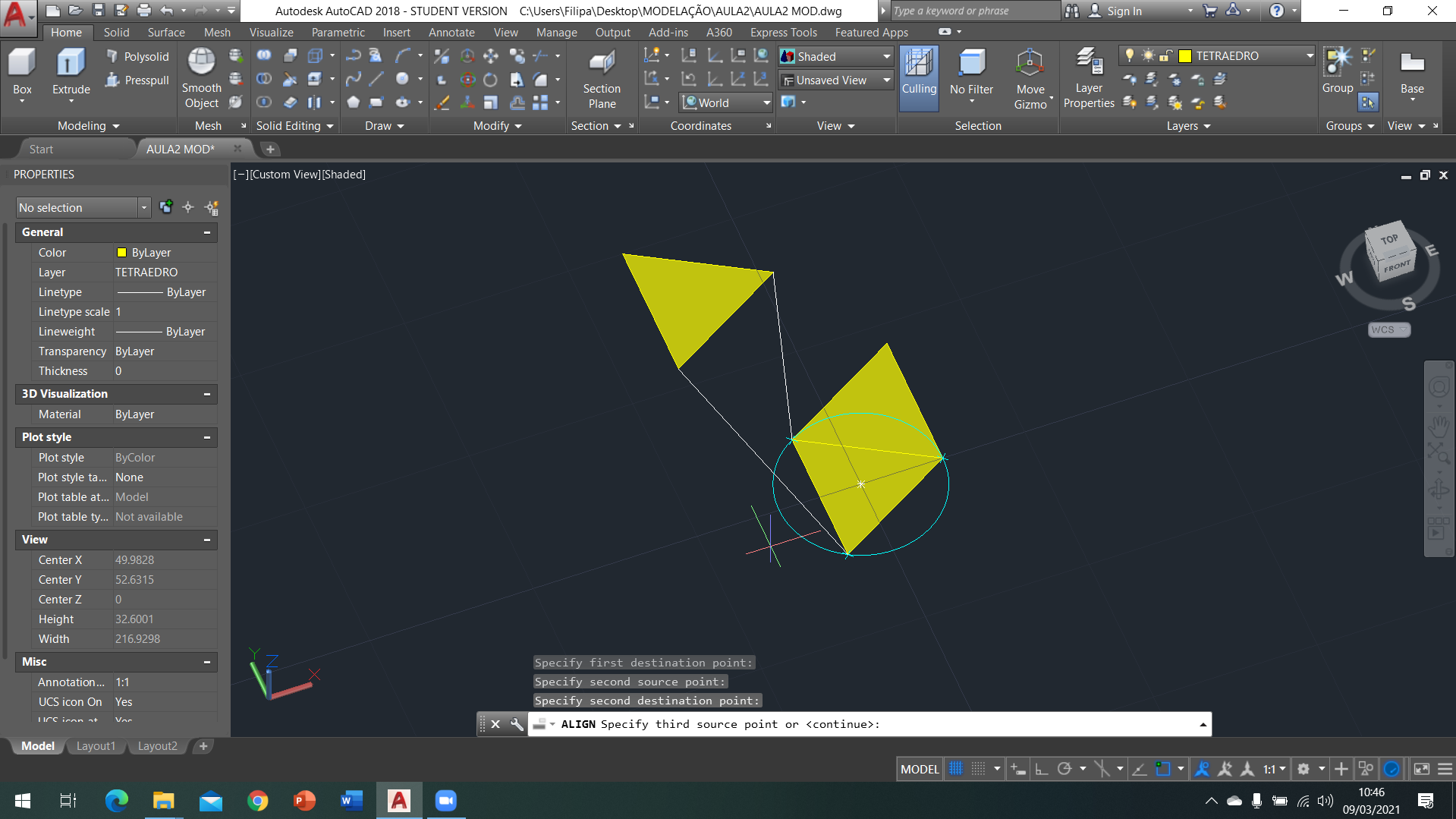

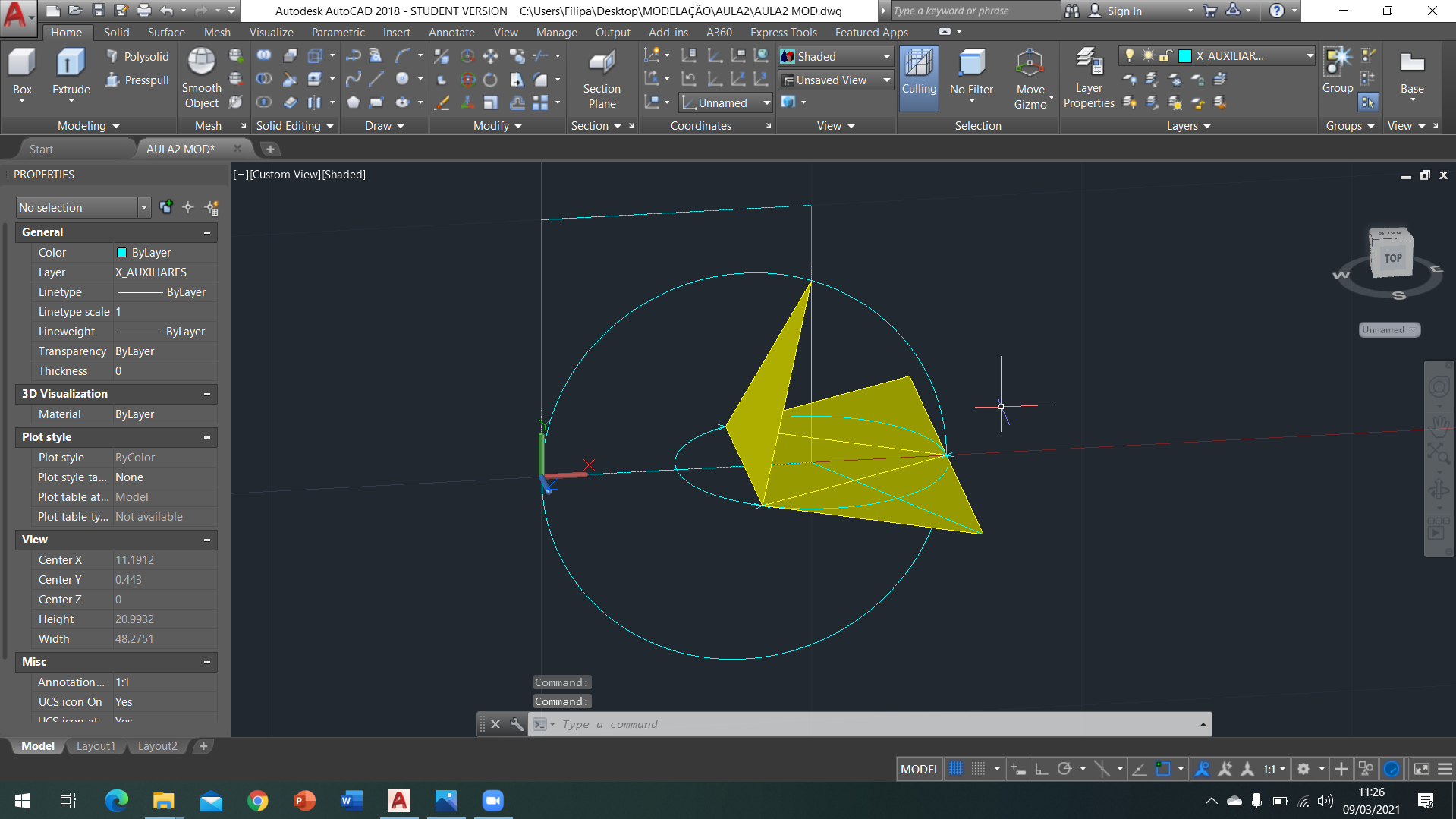

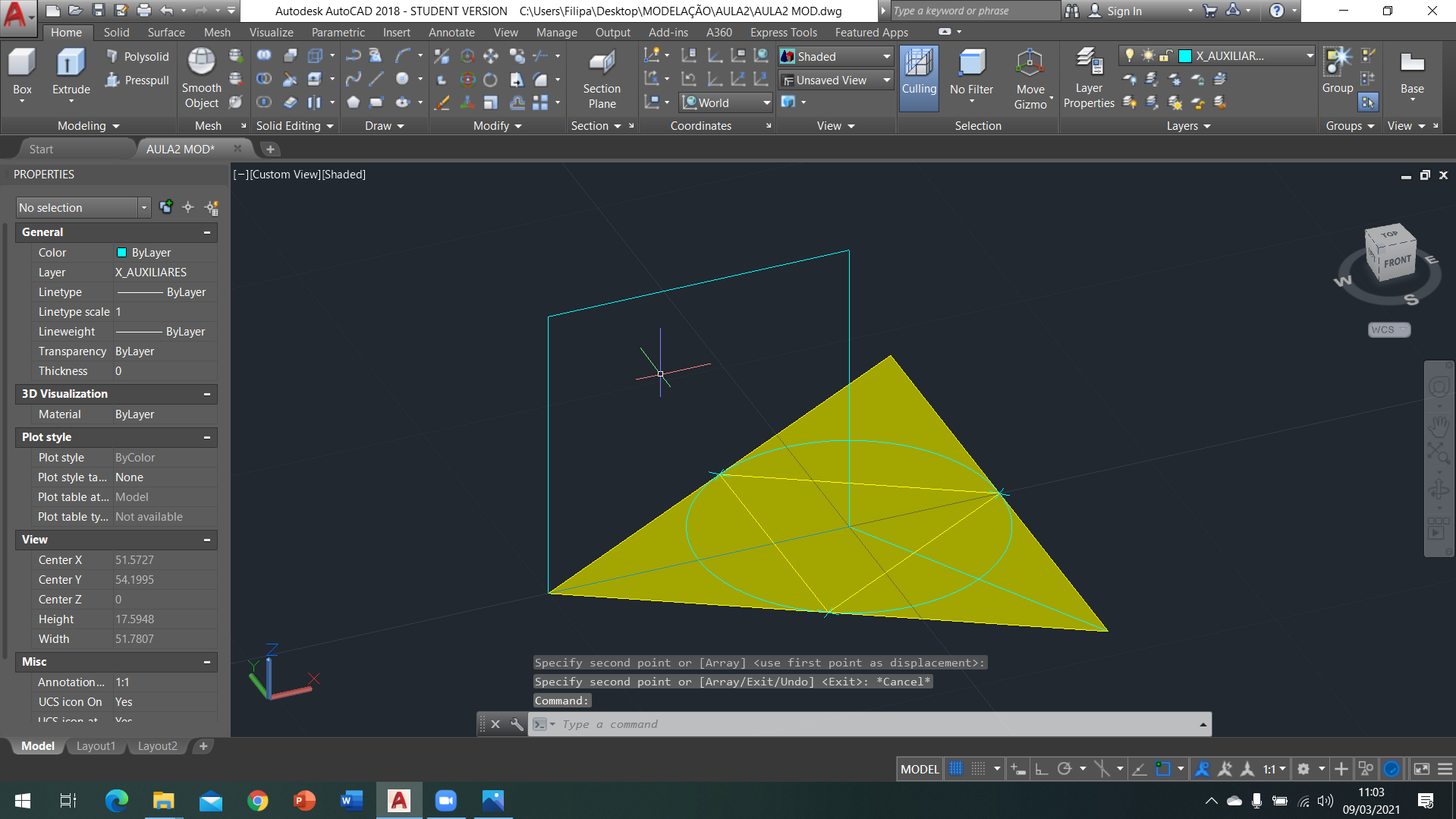

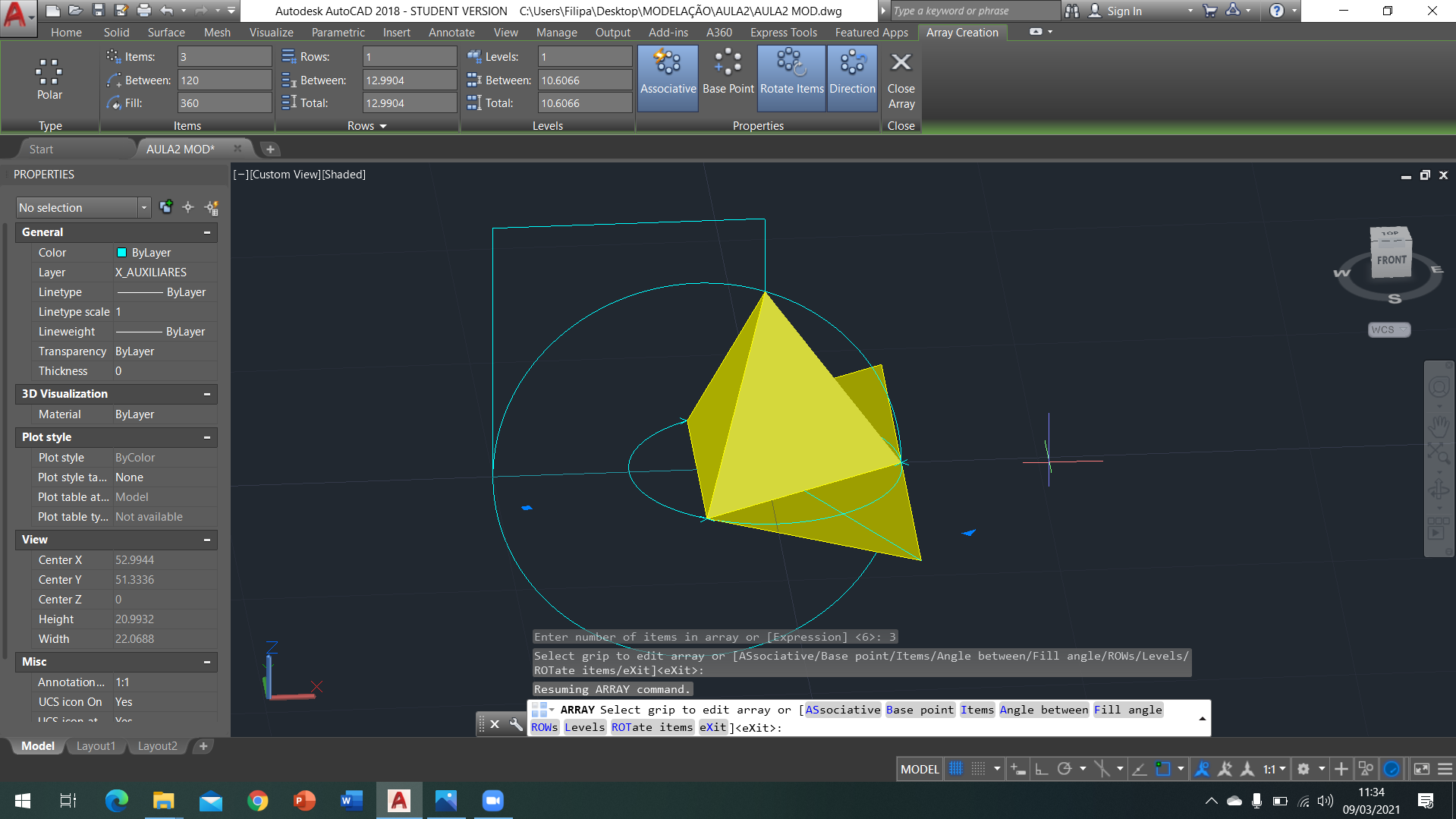

• Levantamento do sólido de 3 maneiras distintas. Primeira com o comando ROTATE, de seguida como comando ALIGN e por fim utilizando o ARRAY.

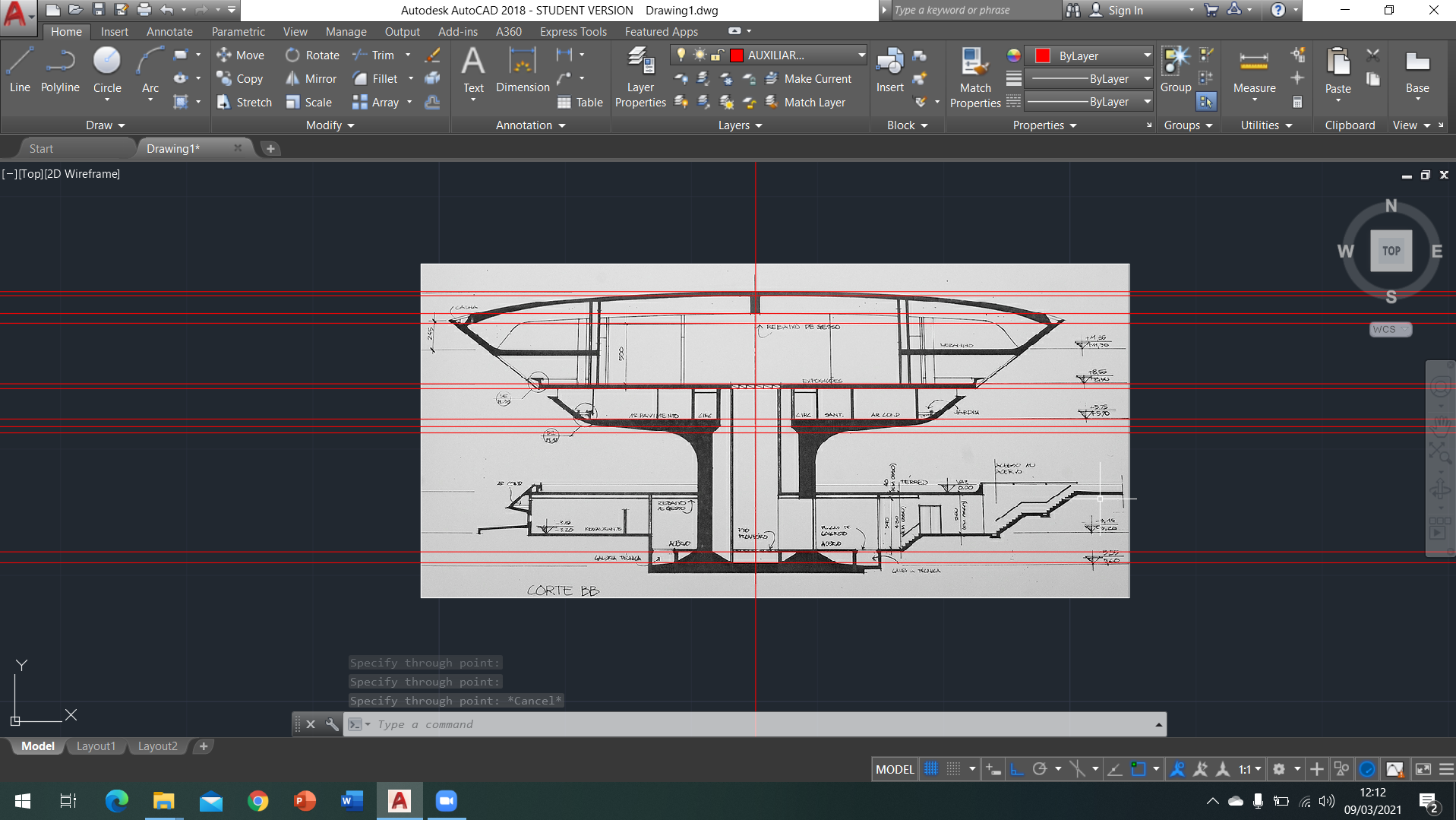

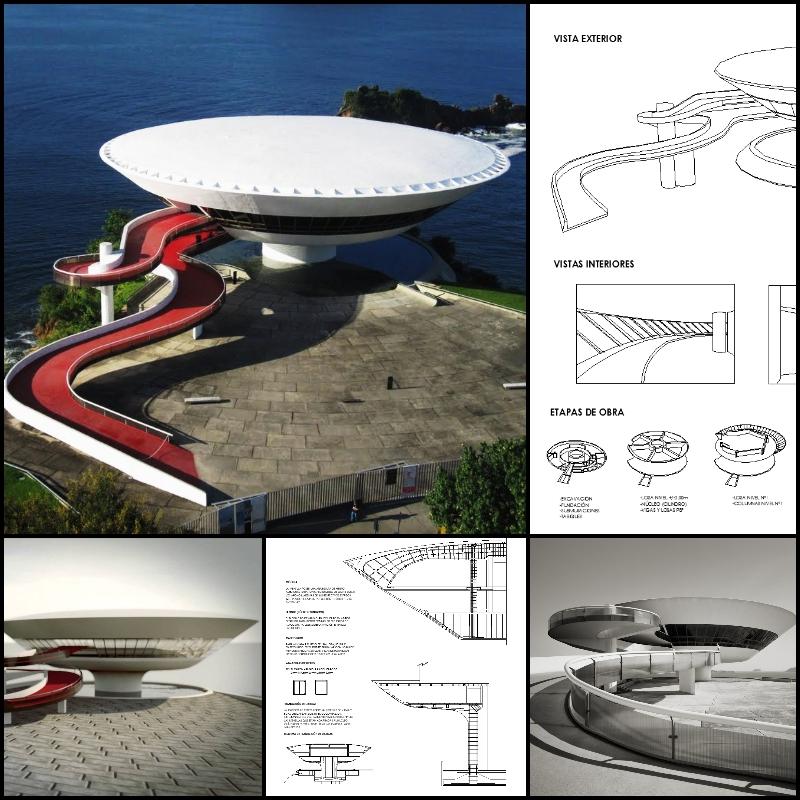

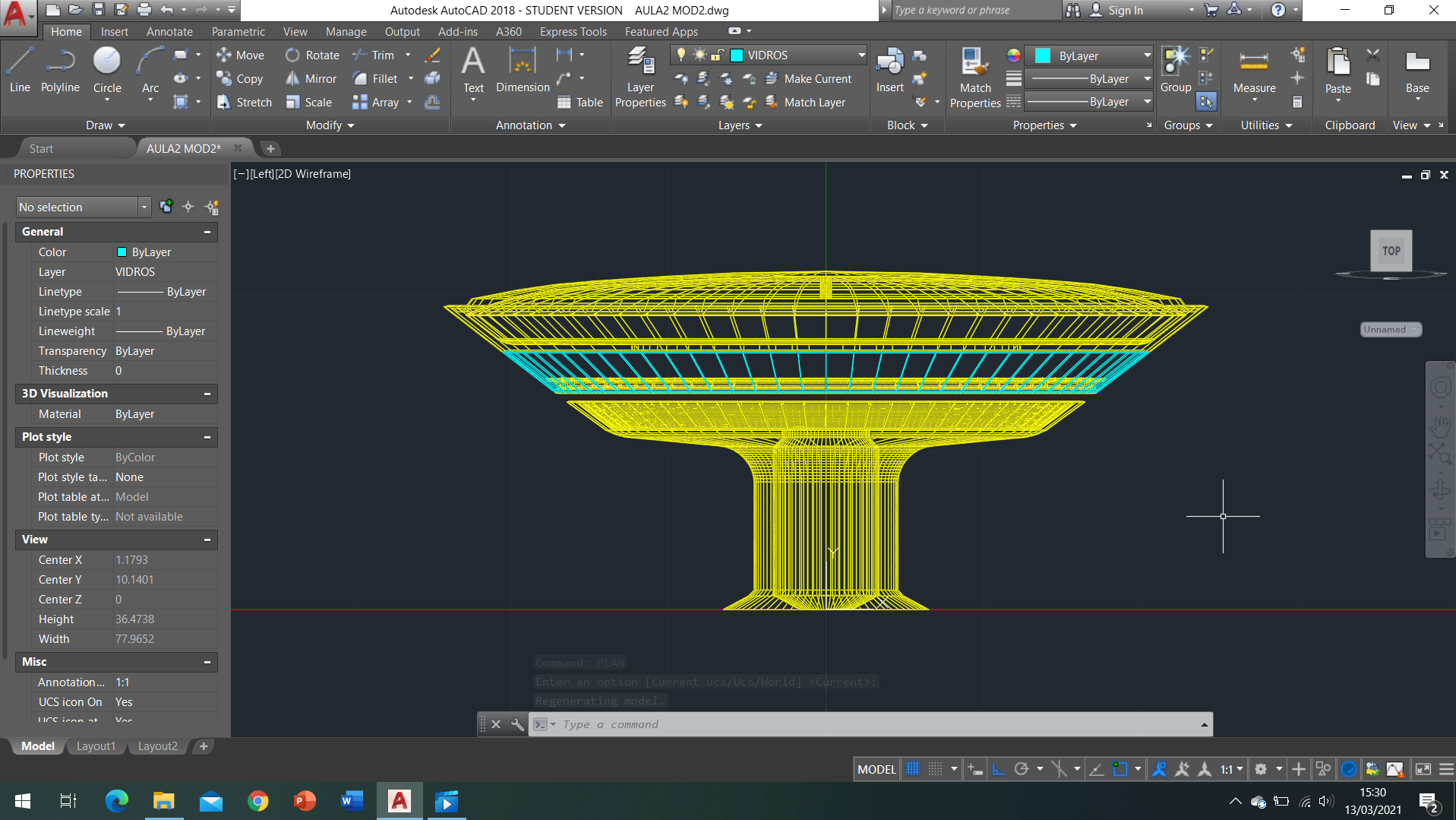

• Realização do exercício Niemeyer, passar do 2D para o 3D.
• Escalar a imagem com o comando SCALE.

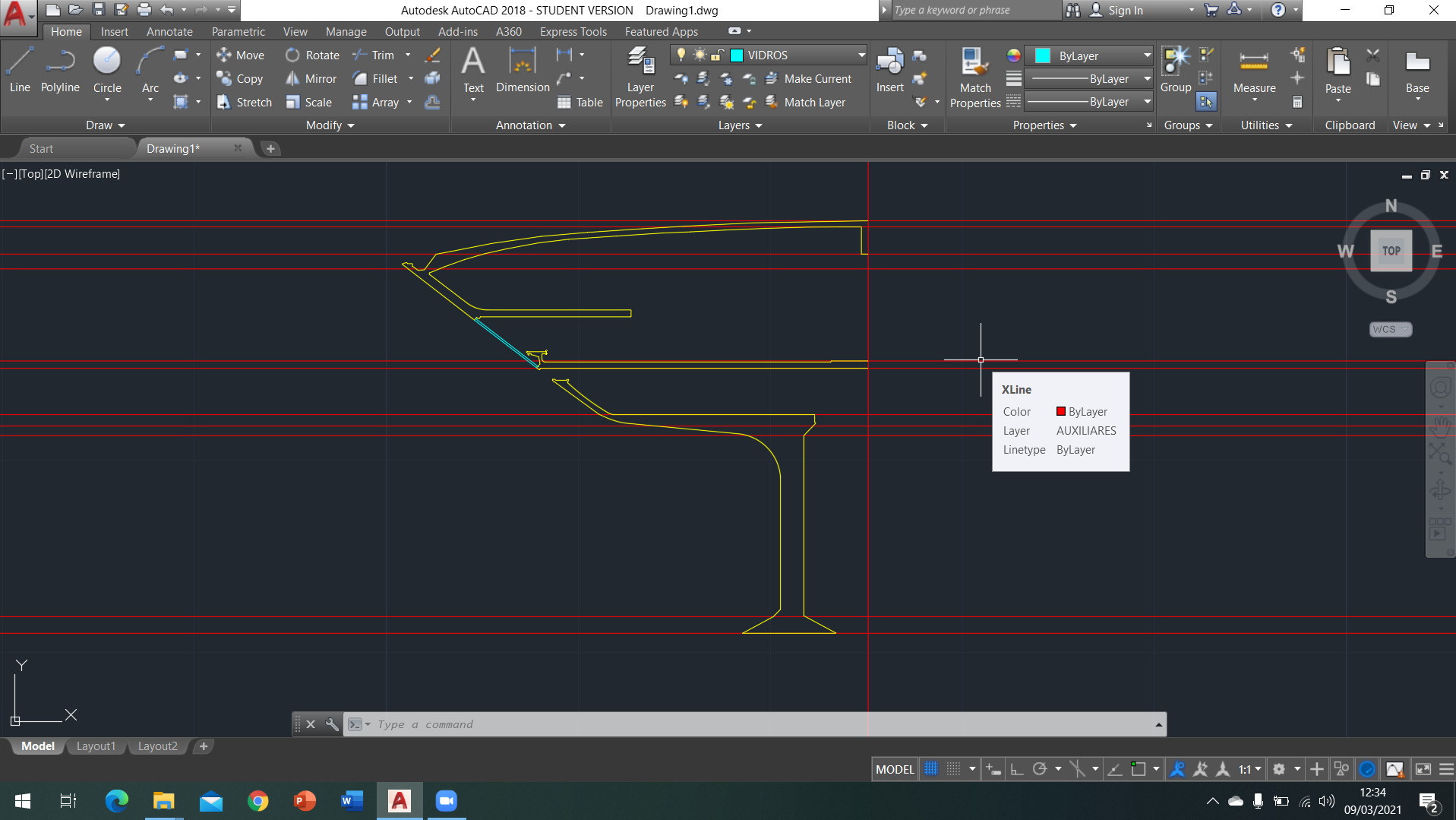

• Planificação do objeto com os comando POLILYNE.

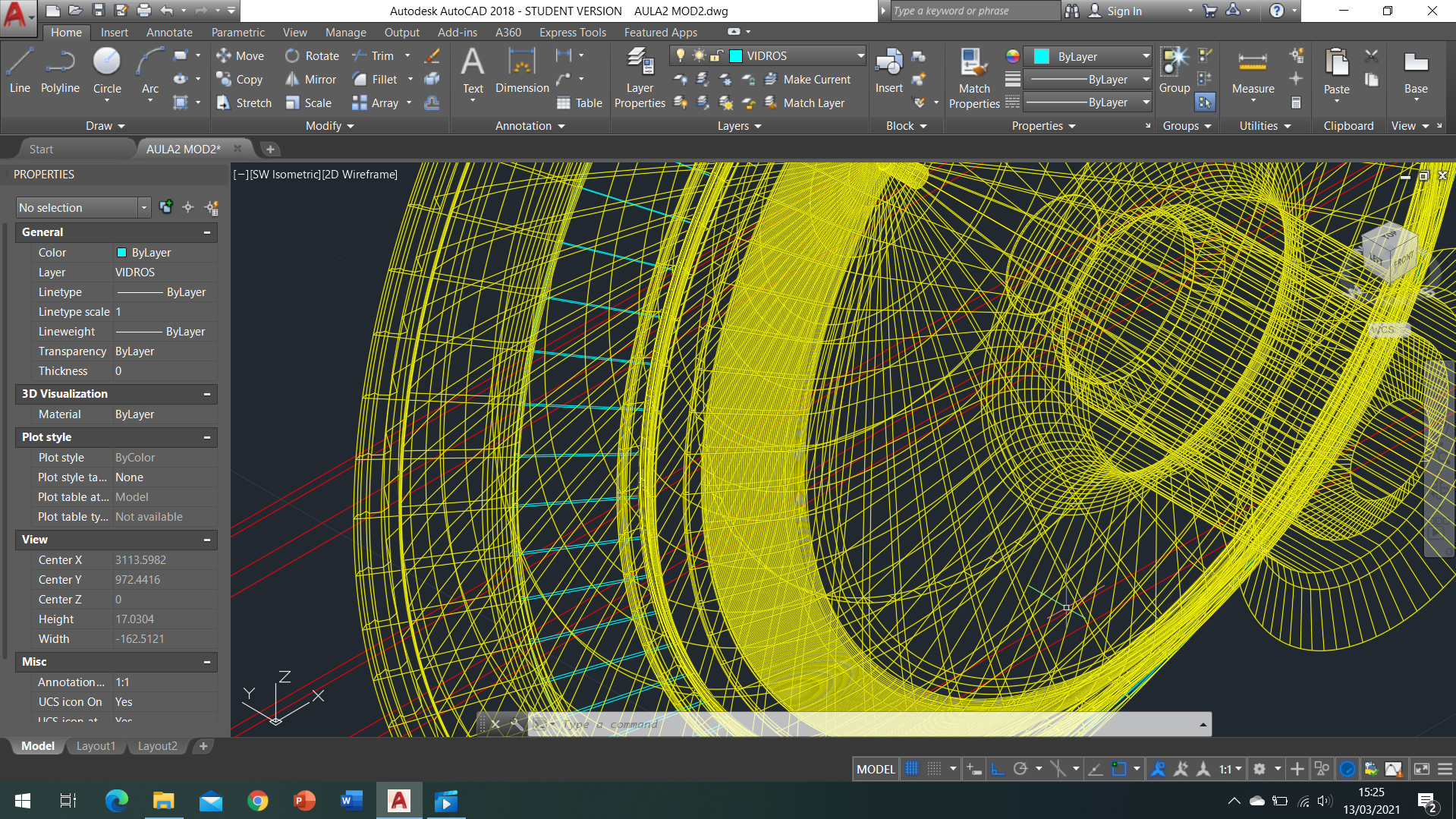

• IMPORTANTE configurar as linhas do objeto 3D, que irá definir quantas superfícies se pretende ter em X e em Y: SURFTAB1 (72), SURFTAB2 (72) e ISOLINES (72).

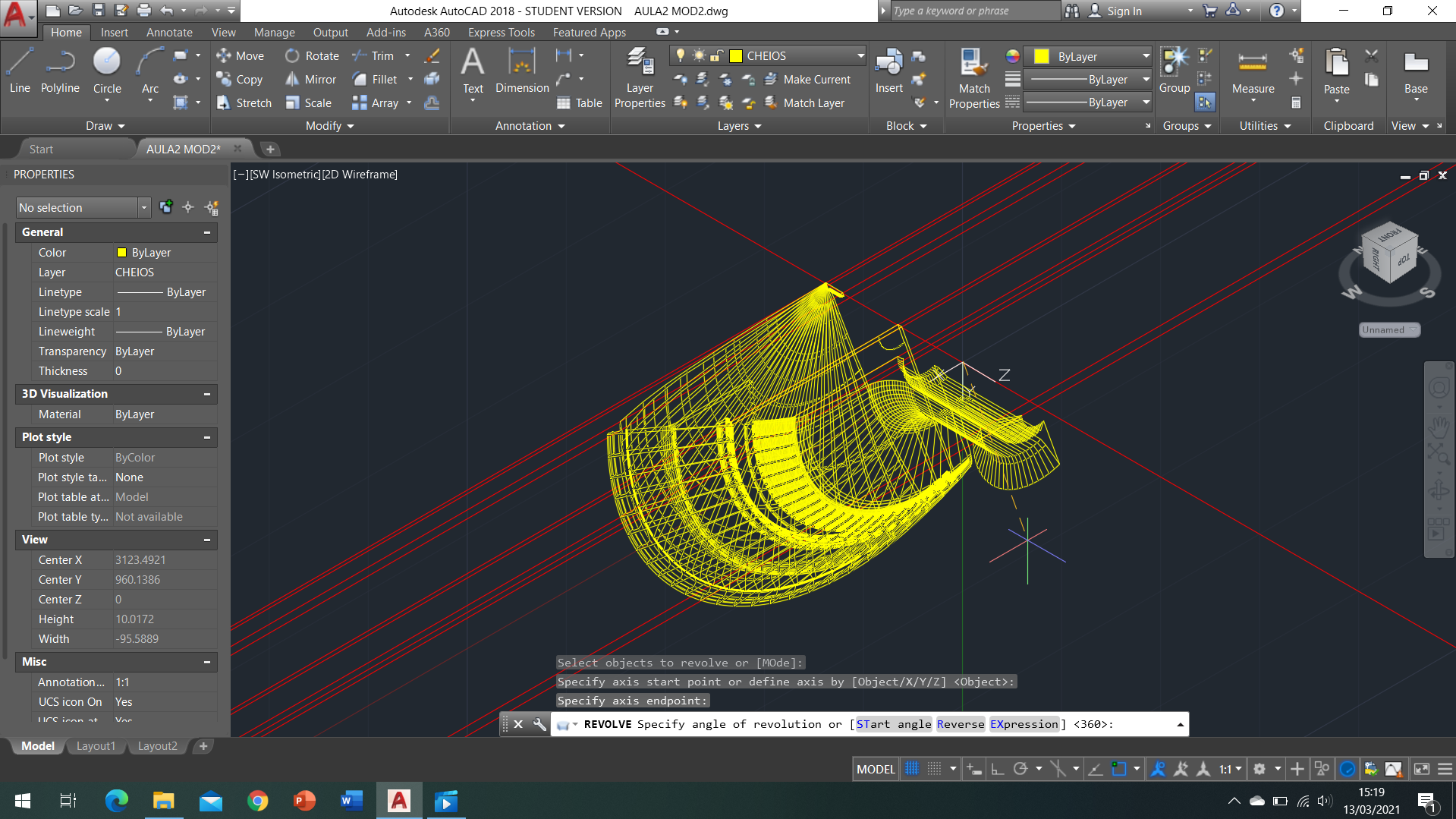

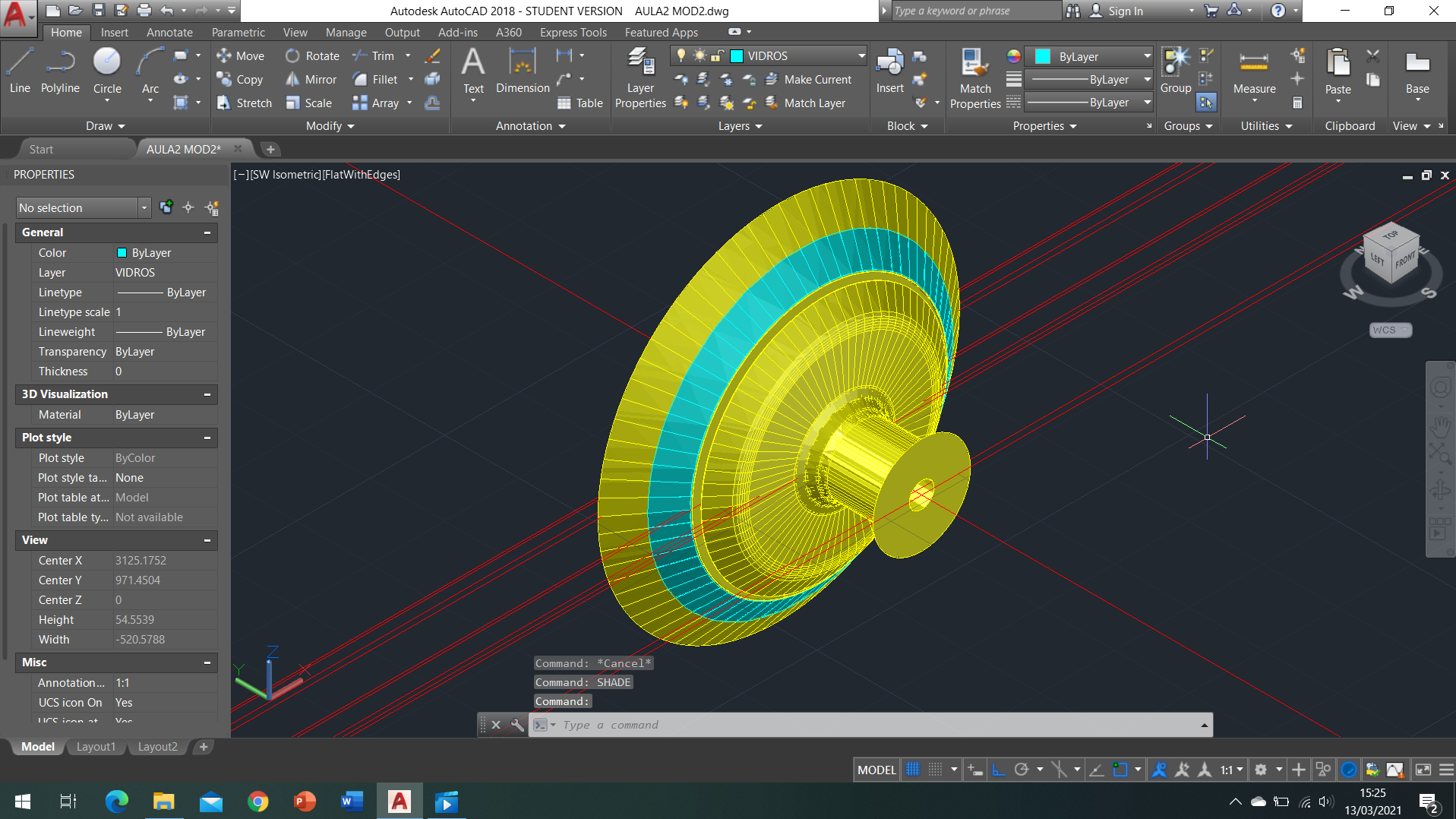

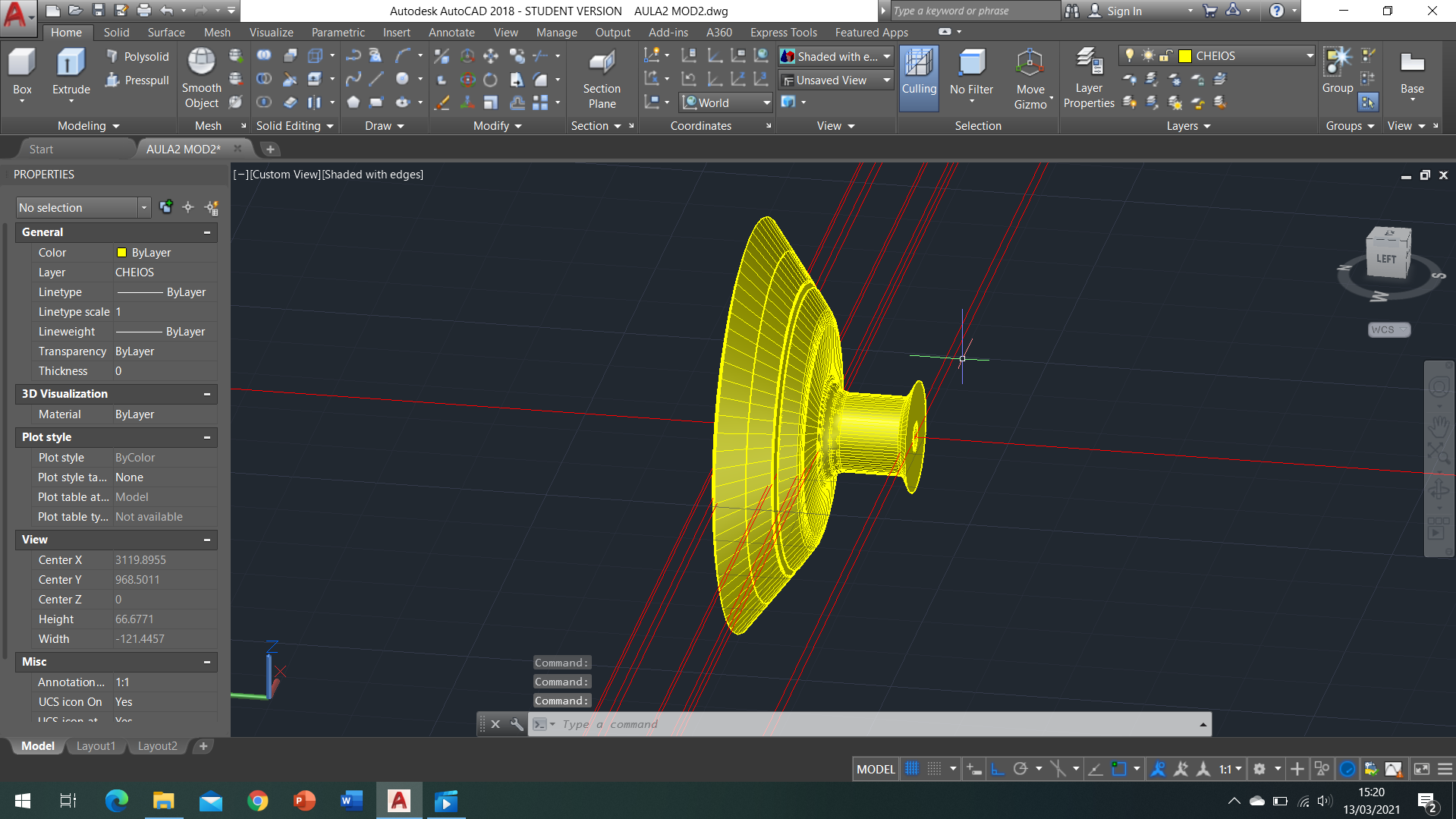

• Utilização dos comandos REVOLVE, SHADE, UCS.
